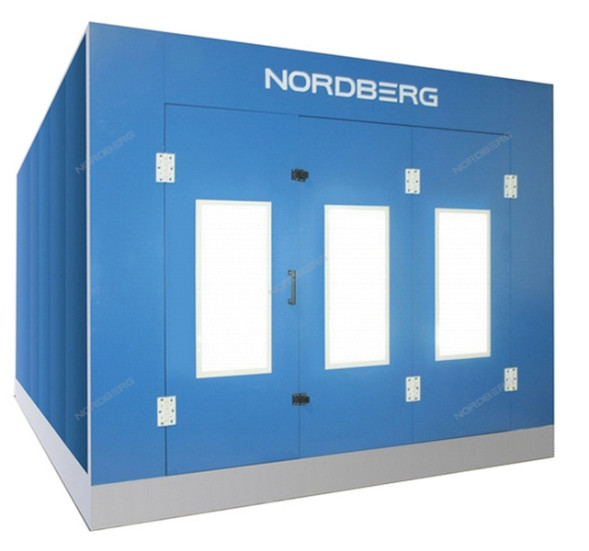

Окрасочно сушильная камера NORDBERG STANDART

Окрасочно-сушильная камера (ОСК) NORDBERG STANDART предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.

Камера NORDBERG STANDART работает в следующих режимах:

1. ПОКРАСКА. В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски.
2. СУШКА. В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА. Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки.

ОСОБЕННОСТИ

• Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Толщина металла панелей составляет 0,6 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом.
• Перфорированная панель из оцинкованной стали на блоке воздуховода и удаления воздуха.
• Теплогенераторный блок, в котором находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер, изготовлен из профилированной оцинкованной стали. Панели блока: наружная часть – окрашенная сталь, внутренняя часть – оцинкованная сталь.
• Металлическое основание состоит из 5 рядов решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры.
• ОСК имеет дополнительные опоры под 2 и 4 рядами решеток.
• Боковые LED-светильники вмонтированы в панели и расположены вертикально.
• Угловые LED-светильники расположены вдоль по всей длине камеры.
• Светильники имеют пониженное энергопотребление и выполнены во взрывозащищенном исполнении.
• Дверь оператора окрасочно-сушильной камеры укреплена изнутри.
• Цилиндр размером 40х200 мм входит в комплект.
• ОСК можно установить на пол или в приямок.
• Радиальные электромоторы воздухозабора и удаления воздуха имеют минимальную шумность и вибрацию. Их потребление составляет 7,5 кВт, 25000 м³/час.

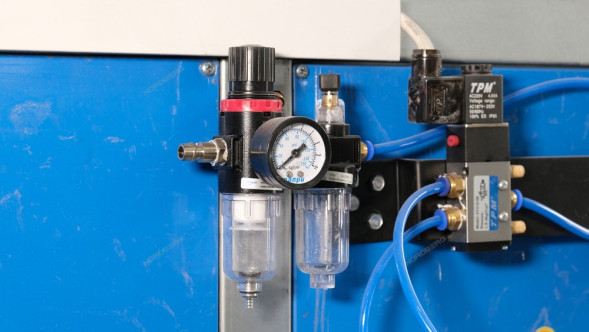

• Для переключения режимов нагрев/сушка используется заслонка (шибер) с пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры. ОСК снабжена дополнительными фильтрами перед и после заслонки.
• Установка NORDBERG STANDART снабжена ручными воздухозаслонками для регулировки объема воздуха (в блоке воздухозабора) и внутреннего давления (в блоке удаления воздуха).
• Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция.

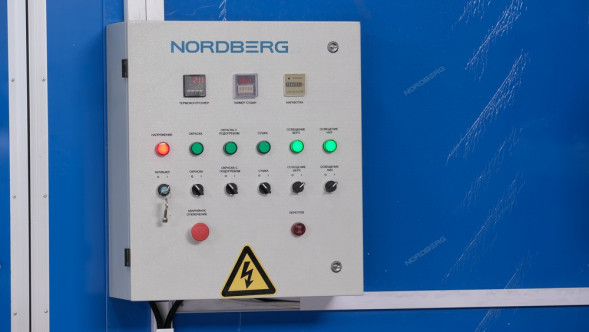

• Пульт управления комплектуется японским температурным контроллером Shinko (с функцией сохранения параметров). В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно.
• Режимы работ на пульте управления: окраска, окраска с подогревом, сушка. Кнопки на пульте: выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления.
• Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello.
• В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК.

ХАРАКТЕРИСТИКИ

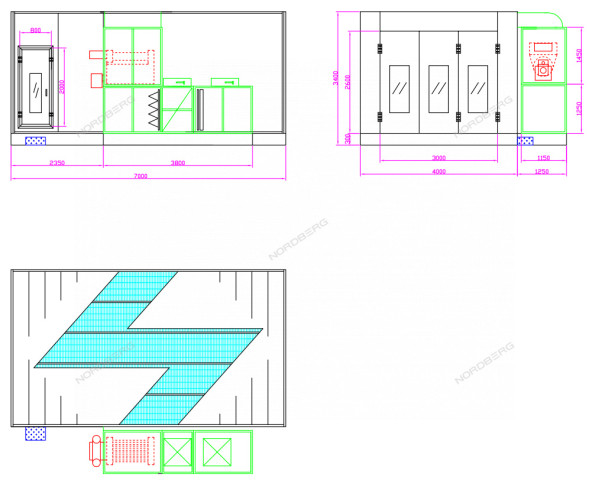

• Наружные габариты: 7x5,25x3,4 м
• Внутренние габариты: 6,9x3,9x2,65 м
• Ворота трехстворчатые: 3000х2600 мм
• Высота основания: 300 мм
• Основание напольные решетки: 5 рядов - 30 шт.

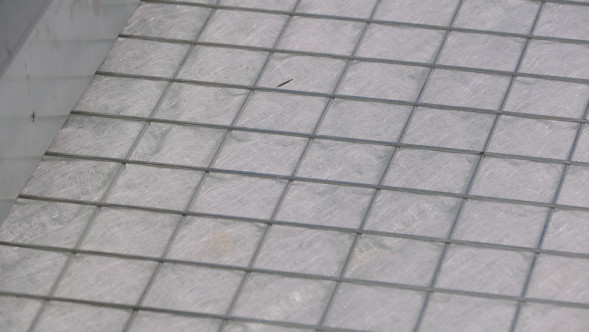

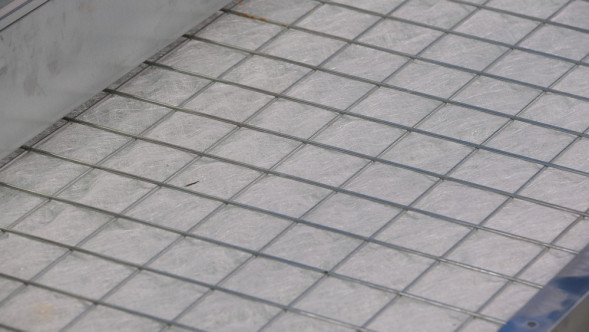

• Рамки напольных фильтров: сетка
• Потолочные светильники: 8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт
• Настенные светильники: 8 шт. по 2 лампы 16 Вт, итого 16 ламп 256 Вт
• Стеновые сандвич-панели (материал, толщина): теплонаполнитель EPS, 50 мм
• Теплогенераторный блок: изготовлен из профилированной оцинкованной стали
• Горелка: RIELLO F40 серия G20
• Расход дизельного топлива горелки: 8-18 кг/ч
• Тепловая мощность горелки: 95 - 213 кВт
• Теплообменник изготовлен из термостойкой, нержавеющей стали: 1620x700x920 мм
• Мощность теплообменника (не горелки): 210 кВт
• Электромотор притока
• Электромотор вытяжки
• Трапы въездные: опционально
• Топливный бак: опционально
• Воздушная заслонка-шибер: есть
• Система фильтрации: подготовительный, потолочный, напольный, угольный
• Датчик давления: жидкостной
• Пульт управления: управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер японской компании с функцией сохранения параметров.
• Противопожарный датчик: есть.
• Потребляемая мощность: 16,5 кВт
• Освещенность: 800 лк
• Скорость воздухопотока в пустой камере: 0,25 м/с
• Уровень шума: 80 дБ

Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:

• S7-1 Герметик белый (Glass Glue (white)) - 5 шт.
• S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт.
• Воздуховодные коробы (количество зависит от размеров помещения)*
• Бак для дизельного топлива - 1 шт.
• Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения)
• Въездные трапы (при установке камеры на пол) - 1 комплект

*Воздуховодные коробы в комплект не входят.
